Résistances de 1 kW à 600kW pour variateur de vitesse : Schneider, Siemens, ABB, Danfoss, Parker, Rockwell
- Encaisse les fortes charges et les cycles sévères dans le levage et l’industrie
- Large gamme de résistances disponibles
- 60 ans d’expertise métier dans le monde entier
Ou appelez le 01 60 64 46 40
Résistance de freinage pour variateur de vitesse
Principe :
La résistance de freinage permet le bon fonctionnement du variateur en freinage d’arrêt ou en marche freinée en transformant l’énergie électrique par une énergie calorifique. Nos résistances sont capable d’absorber de fortes surcharges de puissance sur des cycles sévères.
Circuit de freinage
Lorsque l’inertie de la charge à décélérer est trop importante et que la baisse de vitesse imposée est plus importante que la baisse naturelle, le moteur va alors se comporter comme une génératrice asynchrone. La charge va se répercuter directement sur les condensateurs du bus continu du variateur. Le variateur à une capacité de stockage de tension limitée. Une fois celle-ci dépassée cette tension brûle le variateur. Nous proposons pour vos variateurs nos résistances de freinage.
Sécurité et performance
- Préserve votre matériel
- S’adaptent à vos contraintes dimensionnelles
- Nos résistances s’adaptent à toutes vos tensions
Notre gamme sur-mesure de résistances pour vos variateurs
| Puissance en kW | Valeur ohmique min (Ohms) | Valeur ohmique maxi (ohms) | Désignation |
|---|---|---|---|
| 2 | 9,28 | 133,3 | RF002KW |
| 3 | 13,92 | 200 | RF003KW |
| 4,2 | 3,48 | 45 | RF004KW |
| 5,6 | 4,64 | 60 | RF006KW |
| 7 | 5,8 | 75 | RF007KW |
| 8,4 | 5,52 | 50,4 | RF008KW |
| 9,8 | 4,48 | 52,5 | RF010KW |
| 11,2 | 4 | 46,4 | RF011KW |
| 12,5 | 3,96 | 45,9 | RF013KW |
| 13,9 | 2,4 | 45 | RF014KW |
| 15,3 | 2,64 | 44 | RF015KW |
| 16,7 | 1,2 | 42 | RF017KW |
| 18,1 | 1,3 | 40,3 | RF018KW |
| 19,5 | 1,4 | 37,8 | RF020KW |
| 20,9 | 1,5 | 36 | RF021KW |
| 21,9 | 2 | 29,2 | RF022KW |
| 24 | 2,2 | 22,88 | RF024KW |
| 26,3 | 1,17 | 19,68 | RF026KW |
| 28,4 | 0,87 | 18,72 | RF028KW |
| 30,6 | 0,82 | 17,92 | RF031KU |

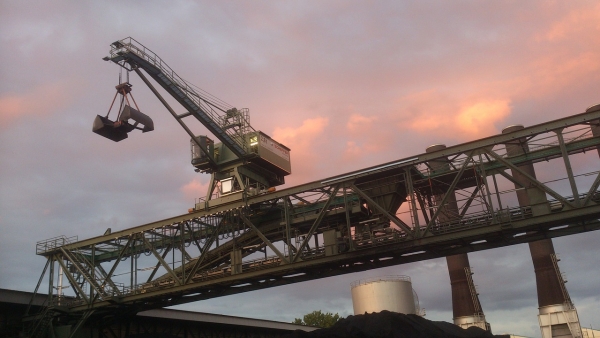

Différentes applications résistances pour variateurs de vitesses

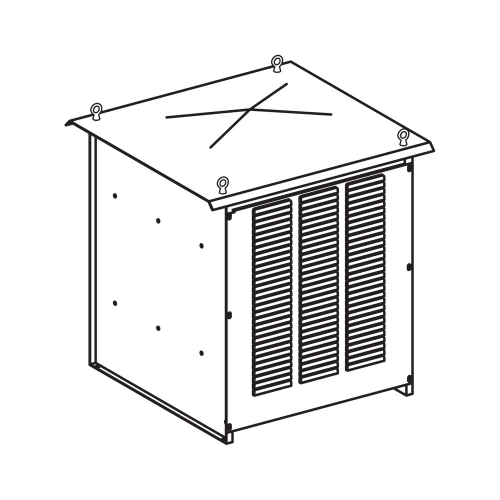

Commander vos résistances de freinage pour variateurs de vitesse Schneider ATV71 ATV61
Pour toute question, contactez-nous sur controle.moteur@resistel.com ou au +33 (0)1 60 64 46 40. Livraison franco de port France métropolitaine.
