Des résistances statoriques de 7,5 kW à 600 kW

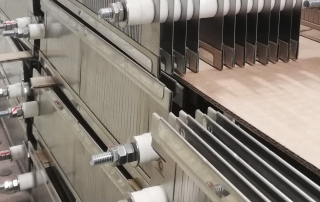

Résistance de démarrage statorique

Une technologie fiable et robuste qui permet de travailler dans des environnements difficiles

La résistance de démarrage statorique permet de travailler dans des environnements difficiles (chaleur, humidité, réseaux électriques peu fiables) et vient concurrencer directement les systèmes électroniques. La résistance joue un rôle essentiel dans le contrôle des moteurs électriques. Insérée entre le  contacteur de ligne et le moteur, elle permet de limiter le courant de démarrage à 3,5 fois le courant nominal du moteur au lieu de 6 à 7 fois pendant le démarrage, et permet donc de réaliser une mise en route de la pompe en souplesse en évitant les coups de bélier sur les canalisations, en protégeant la turbine de la pompe et en augmentant la durée de vie des équipements. Ceci vaut bien évidemment pour tous les autres équipements tels que les ventilateurs, compresseurs, etc… Les résistances sont fabriquées en tôle Acier INOX et sont installées en coffret à persienne en acier galvanisé IP23 non peint.

Besoin de renseignements ou d’un devis personnalisé ?

Contactez-nous via le formulaire ci-dessous ou sur sales@resistel.com. Réponse en 24h / devis gratuit

resistel-resistance-de-demarrage-statorique

Données techniques :

  • Tension : 400Vac triphasé 50Hz
  • ld/ln : 6,5 ramené à 3,49 pendant le démarrage
  • Cd/Cn : 1,6

Avantages :

  • Limite le courant de démarrage
  • Évite les coups de bélier
  • Résiste aux chutes de tension et orages
  • Plus fiable que les démarreurs électroniques
  • Protège la pompe et son moteur
  • Installation simple et maintenance réduite
  • Produit robuste fonctionnant en environnement difficile
  • Permet un démarrage progressif
  • Produit en stock
  • Délai de livraison rapide

Temps de démarrage en secondes

10

Nombre de démarrage par heure

10

Nombre de démarrage consécutif

2

Produit étudiée pour une large gamme d’applications

resistel-water pompe-resistance-statorique
resistel-pompage-resistance-statorique
resistel-resistance-demarrage-statorique
resistel-irrigation-statorique

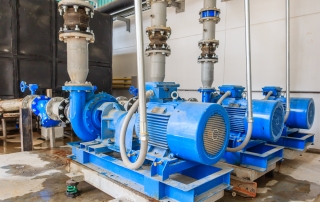

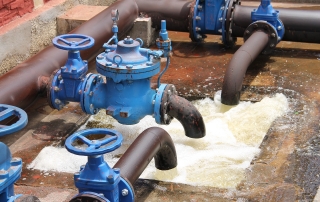

Pompage

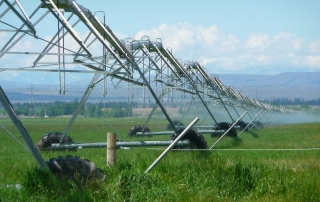

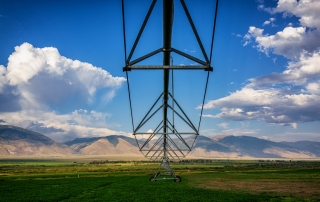

Irrigation

Gamme standard statorique de 7,5 kW à 600 kW

Puissance en KW Puissance en Cv Valeur ohmique en Ω à 20°c Dimensions LxPxH en mm Poids en Kg Références RESISTEL
7.5 10 2.917 420x480x420 17.6 STATO7.5KW10DH6S
11 15 1.996 420x480x420 17.7 STATO11KW10DH6S
15 20 1.517 420x480x420 18 STATO15KW10DH6S
18,5 25 1.223 420x480x420 18 STATO18.5KW10DH6S
20 27 1.115 420x480x420 18 STATO20KW10DH6S
22 30 1.025 420x480x420 19.1 STATO22KW10DH6S
25 34 0.903 420x480x420 19.1 STATO25KW10DH6S
30 40 0.743 420x480x420 19 STATO30KW10DH6S
33 45 0.677 420x480x420 19.2 STATO33KW10DH6S
37 50 0.602 420x480x420 19.2 STATO37KW10DH6S
45 60 0.499 420x480x420 22 STATO45KW10DH6S
52 70 0.431 420x480x420 21.9 STATO52KW10DH6S
55 75 0.408 420x480x420 21.9 STATO55KW10DH6S
60 80 0.372 420x480x420 21.9 STATO60KW10DH6S
62,5 85 0.358 420x480x420 21.9 STATO62.5KW10DH6S
75 102 0.299 500x480x420 24.4 STATO75KW10DH6S
90 122 0.248 580x480x420 28.9 STATO90KW10DH6S
92 125 0.243 580x480x420 28.9 STATO92KW10DH6S
100 135 0.223 580x480x420 29.1 STATO100KW10DH6S
110 150 0.203 580x480x420 29.2 STATO110KW10DH6S
132 180 0.169 580x480x420 32.8 STATO132KW10DH6S
160 215 0.139 670x480x420 38.1 STATO160KW10DH6S
185 250 0.121 760x480x420 44 STATO185KW10DH6S
200 270 0.102 760x480x420 44 STATO200KW10DH6S
250 340 0.089 960x480x420 57.4 STATO250KW10DH6S
315 430 0.071 760x480x420 73.1 STATO315KW10DH6S
355 480 0.063 760x480x670 73.2 STATO355KW10DH6S
400 540 0.056 760x480x670 80.3 STATO400KW10DH6S
450 610 0.050 860x480x670 89.7 STATO450KW10DH6S
500 680 0.045 960x480x670 98.1 STATO500KW10DH6S
530 720 0.042 960x480x670 98.1 STATO530KW10DH6S
600 815 0.037 670x480x970 111 STATO600KW10DH6S
