BANC DE CHARGE : MAINTENIR, LESTER, TESTER
VOS EQUIPEMENTS ELECTRIQUES
- Pour assurer la maintenance préventive ou curative de vos groupes électrogènes
- Pour améliorer la performance de vos installations
- Pour répondre aux exigences normatives de sécurité
- Une gamme de banc de charge standard et une gamme sur-mesure, selon vos besoins
- 60 ans d’expertise métier dans le monde entier
Ou appelez le 01 60 64 46 40
Banc de charge : une gamme étendue
de la maitrise des plus petites puissances aux plus importantes
RESISTEL, c’est un savoir-faire de plus de 60 ans qui permet aujourd’hui de proposer une gamme de bancs de charge électriques pour une infinité de mise en application. En réponse à vos contraintes, notre bureau d’études est en mesure de concevoir et de réaliser des bancs de charge adaptés à vos demandes.
- Tous niveaux de tension, mono tension ou multi tensions
- Tous niveaux de puissance
- Pour réseaux alternatif ou continu
- Tous niveaux de fréquence : 50 Hz, 60 Hz, 400 Hz, 800 Hz
- Avec réglage du facteur de puissance
- Avec insonorisation
De 1 kW à 3,3 MVA et au-delà en les interconnectant , RESISTEL a une réponse face à vos différents besoins de puissance.
- Réglable ou non,
- Résistif, selfique ou capacitif,
- Fixe ou mobile,
- Manuel ou télécommandé,
- Basse ou haute tension …
Besoin de renseignements ou d’un devis sur-mesure ?
Ecrivez-nous sur sales@resistel.com
Appelez-nous au : +33 (0)1 60 64 46 40
A quoi sert un banc de charge ?
Un banc de charge (ou banc de test) consomme une puissance électrique au travers de résistances et parfois d’inductances. Cela permet de tester, maintenir et lester des groupes électrogènes ou d’autres équipements électriques.
> Sécurité et anticipation des risques
Pour des raisons de sécurité, de maintenance, ou d’anticipation des risques, il est indispensable de tester régulièrement les groupes électrogènes ou systèmes de production d’énergie existants.
Lorsqu’un groupe électrogène fonctionne à faible charge, les risques d’endommagement apparaissent. Ainsi les résistances de puissance utilisées dans un banc de charge vont éviter l’encrassement du moteur diesel et réduire le problème de “wet stacking”.
> Maintenir une charge minimum sur les groupes électrogène
- La banc de charge permet de conserver une charge minimum sur les groupes électrogènes..
- En effet, en îlotage (microgrid – minigrid) la centrale de groupes électrogènes ne tourne pas toujours à pleine charge.
Il compléte de manière automatique la charge pour maintenir un niveau minimum à définir (30%, 50%, en général). Cela évite ainsi à la centrale de tourner à trop faible régime.
> Répondre aux exigences de conformité réglementaires
Afin de garantir la sécurité des installations électriques, des normes ont été mises en place.
- Norme NFPA 110 : la norme NFPA 110 “ Standard for Emergency, Standby Power Systems” permet de lutter contre les incendies et autres dangers des installations électriques.
- Norme EL18 : pour les Établissements Recevant du Public » (ERP), dans le cadre de la maintenance des systèmes de sécurité. Notamment dans le cadre d’une reprise d’activité.
Votre solution normative : le banc de charge.
> Contrôler le fonctionnement de vos installations
En testant régulièrement vos équipements électriques, vous les entretenez et vérifier ainsi leur bon fonctionnement.
Une gamme complète de bancs de charge aux puissances 1 kW à 3,3 MVA et au-delà

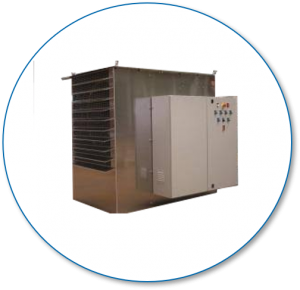

Banc de charge de 1 à 100 kW en convection naturelle : pas besoin de ventilateur
De 1 à 100 kW, les bancs de charge RESISTEL sont refroidis par convection naturelle de l’air et ne nécessitent donc pas de ventilateur.
Composition du banc de charge :
- Une enveloppe extérieure IP 23, en acier galvanisé peint, équipée d’ouies d’entrée et sortie d’air
- Un ou plusieurs ensembles d’éléments résistifs
Différents types de raccordement possibles :
- Connexion directe sur les éléments résistifs en partie basse de l’enveloppe extérieure
- Coffret extérieur latéral (option)
- Barre à bornes en partie basse de l’enveloppe (option)
Banc de charge à partir de 100 kW en ventilation forcée : refroidir les éléments résistifs
A partir de 100 kW, il est nécessaire de refroidir les éléments résistifs à l’aide d’un ventilateur axial. Cette ventilation peut-être horizontale ou verticale.
Composition du banc de charge :
- Une enveloppe extérieure IP 33 en aluminium avec des ailettes d’entrée d’air et de sortie d’air
- Un ou plusieurs ventilateurs axiaux (selon la puissance totale du banc de charge) avec détecteur de flux d’air ou pressostat afin d’éviter la détérioration des éléments résistifs en cas d’absence ou de panne de ventilation
- Un ou plusieurs tiroirs résistifs en fonction de la puissance totale du banc de charge et de son découpage éventuel en crans de puissance intermédiaire
Une puissance fractionnables grâce aux crans de puissance :
En fonction du besoin exprimé, la puissance totale du banc de charge peut être fractionnée en plusieurs crans de puissance. Ils sont commandés :
- soit en local par des interrupteurs lumineux rotatifs on/off ( standard)
- soit à distance à l’aide d’une télécommande filaire (sur demande)
Banc de charge jusqu’à 3,3 MVA : sécurité, performance et optimisation
Répondre aux enjeux des centrales électriques de production et de secours.
Le banc de charge 3,3 MVA et au-delà en les interconnectant, permet de tester, lester et maintenir les groupes électrogènes de forte puissance.
Face aux enjeux des centrales électriques de production et de secours, le banc de charge 3,3 MVA offre une continuité absolue d’activité, sans panne, ni casse.
Atouts du banc de charge 3,3 MVA :
- Puissance active de 3,3 MVA à 480V, 60Hz
- Fonctionnement sur une plage de tension de 380 à 480V pour des fréquences de 50 ou 60H
- 10 pieds high cube, certifié CSC, d’un poids inférieur à 8 tonnes.
- Transport et manutention par camion grue de 10 tonnes, sans avoir besoin d’un convoi exceptionnel
- Deux entrées de raccordement : l’une située en façade et l’autre par en dessous
Analyse des données de tests :
Un logiciel dédié sur écran tactile 10 pouces qui allie simplicité d’utilisation et fonctionnalités.
- Emission de rapport de données
- Optimisation des performances techniques

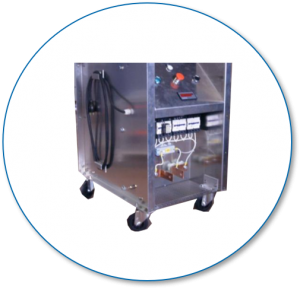

Banc de charge mobile : au plus près de chacun de vos groupes
Sur demande, tous nos bancs de charge peuvent être réalisés en version mobile :
- Banc de charge sur roulettes de manutention
- Banc de charge sur châssis skid avec passage de fourches pour manutention par chariot élévateur
- Banc de charge sur remorque routière
Une performance technique, une gamme complète
Le 1e janvier 2021, RESISTEL & KVA Applications fusionnent pour créer une entité juridique commune : RESISTEL – KVA Applications et renforcer leur position de leader du marché. Ils vous proposent une gamme complète et enrichie pour répondre à tous vos besoins.
> Découvrez la gamme de bancs de charge KVA Applications.
